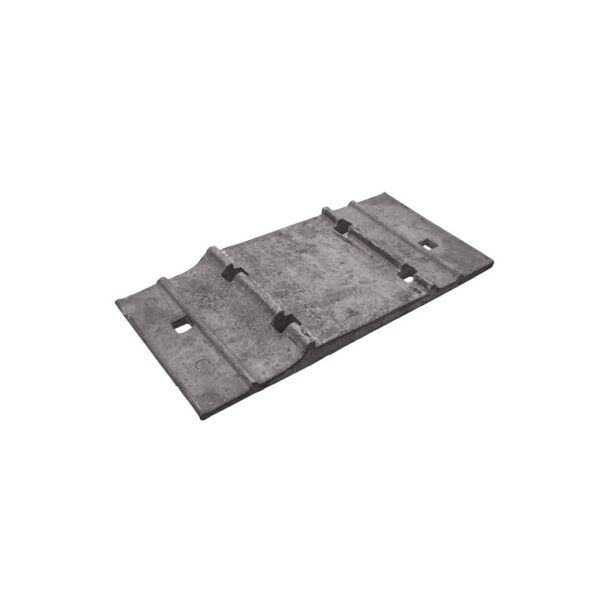

Подкладка ДН6-65 ГОСТ 32694-2014

Подкладка ДН6-65 — элемент костыльного скрепления железнодорожного пути, регламентированный ГОСТ 32694-2014.
Назначение:
используется для крепления рельсов Р-65 и Р-75 к деревянным шпалам и брусьям;
применяется в кривых участках железнодорожного пути (символ «Н» в маркировке означает несимметричную конструкцию для кривых);
обеспечивает надёжное соединение рельсов с основанием, предотвращая смещение и вибрации;
способствует правильному наклону рельсовых нитей внутрь колеи.
Конструктивные особенности:
тип: ДН (несимметричная подкладка для кривых участков);
индекс «6» в маркировке указывает на наличие 6 отверстий для костылей;
индекс «65» означает совместимость с рельсами Р-65 (и Р-75).
Технические характеристики:
габариты: 380 × 185 × 33 мм;
Отверстия: 2 отверстия 18 × 18 мм — для крепления к деревянным шпалам (под костыль путевой 16 × 16 × 165 мм); 4 отверстия 25 × 18 мм — для крепления к рельсам Р-65 (под костыль путевой 16 × 16 × 165 мм). масса: 8,44кг.
Материал изготовления: полосы из углеродистой стали следующих марок: основные: Ст4пс, Ст4кп, Ст4сп (по ГОСТ 380, категории 2 и 3 по ГОСТ 535).
