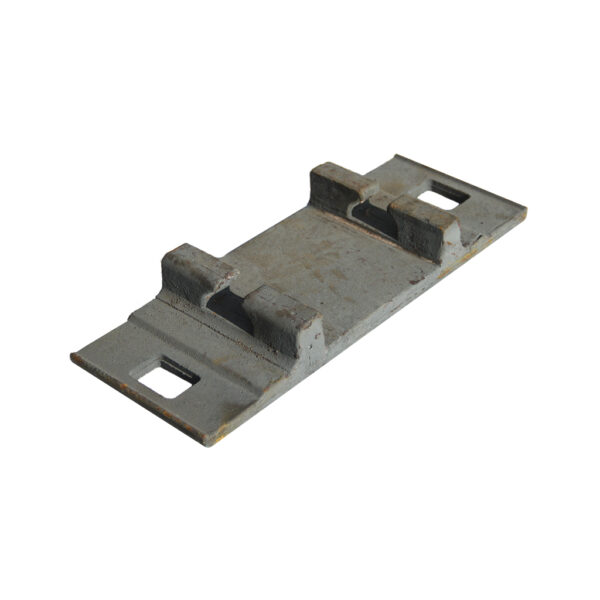

Подкладка КБ65 ГОСТ 16277-93

Подкладка КБ65 — элемент верхнего строения железнодорожного пути, используемый в раздельном клеммно-болтовом скреплении рельсов типа Р65 на железобетонных шпалах и брусьях.
Изготавливается в соответствии с ГОСТ 16277-93.
Назначение:
скрепляет железобетонные шпалы и железнодорожные рельсы Р-65;
работает в связке с клеммным и закладным болтами;
обеспечивает равномерное распределение давления от массы вагонов на рельсовые нити;
поддерживает наклон рельсовых нитей внутрь колеи (за счёт наклона площадки под подкладку на шпале).
Конструктивные особенности:
Два технологических отверстия размером 46 × 30 мм — предназначены для закладного болта, который скрепляет подкладку КБ65 с железобетонной шпалой.
Реборды под клеммный болт — обеспечивают надёжное крепление к рельсам Р-65.
Форма и размеры разработаны с учётом совместимости с типовыми железобетонными шпалами и рельсами Р-65.
